Продам Цифровой измеритель КСВ и мощности

Продам наборы для сборки цифрового измерителя КСВ и мощности передатчика.
Для измерения мощности передатчика и степени его согласования с нагрузкой - антенной предлагаю простое, но надёжное и полезное устройство разработанное Юрием (UT3MK) - это измеритель КСВ и мощности. На самом деле функционал устройства шире. Оно может: работать в качестве измерителя уровня принимаемого сигнала S-метра, измерять ток потребляемый усилителем передатчика, измерять температуру цифровым датчиком, управлять работой вентилятора, выдавать сигнал ALC для регулирования мощности раскачки выходного каскада. Но я в данной конструкции использовал только основные функции - это измерение КСВ и мощности. все остальные сигналы присутствуют на разъёмах и их можно использовать в Ваших самоделках: ) Единственное, нужно будет приобрести выносной датчик тока ACS712. На плате есть место для его установки, но на мой взгляд, рационально установить датчик в усилителе, а на плату контроллера измерителя SWR завести выходной сигнал от датчика, чтобы не тянуть толстые провода с понятными последствиями.

Конструктивно устройство выполнено из скреплённых латунными монтажными стойками и винтами М2, 5 передней панели, платы контроллера с ЖКИ дисплеем, разделительной экранирующей платы, платы датчиков прямой и отражённой волны на кольцах FT50-43 и задней панели. Платы можно разделить на части в зависимости от того, как всё это будет использоваться. Плату контроллера с ЖКИ можно вынести на переднюю панель усилителя или трансивера, а плату с датчиками ВЧ токов закрепить на задней стенке усилителя или трансивера. В общем у конструктора руки развязаны: )

Единственное условие - это предельные уровни исследуемых сигналов прямой и обратной волны. Максимальное его значение не должно превышать уровень 5 В. Этот предел будет равен максимальной мощности на соответствующем эквиваленте. В меню устройства есть два пункта настроек - ограничитель мощности и изменение сопротивления измерительного датчика антенны. Предположим, что у вас ламповый усилитель с мощностью 500W на 75 Ом нагрузку, то Вам придется изготовить датчик под 75 Ом. Это значение изменить кнопками Step+ и Step- c 50 Ом на желаемое. Так же в пункте меню выставить максимальную мощность в 500 Вт. При максимальной мощности усилителя с детекторного датчика должно приходить не более 5 В. Для выравнивания неравномерности диодов на датчике предусмотрены входные подстроечные резисторы. Для измерения тока выходного каскада применена модульная сборка на микросхеме ACS712 - 5A. Эти платы продаются уже готовые в тех же магазинах где и Arduino.

Мощность можно задавать ну хоть 5000 Вт, но тогда нужно соответствующим образом изготовить датчики тока.. .

По умолчанию я комплектую наборы для сборки колечками FT50-43, на них, я думаю, получится измеритель до 1000 Вт, по крайней мере при 500 Вт никаких проблем не обнаружено.. . На колечках намотано 24 витка, напряжение при максимальной мощности на подстроечных резисторах порядка 9, 3В, мощность резистора прямой волны не менее 2 Вт, я кладу в комплект всего четыре резистора 1 Вт по 100 Ом, 1%.
Пока устройство без корпуса: (

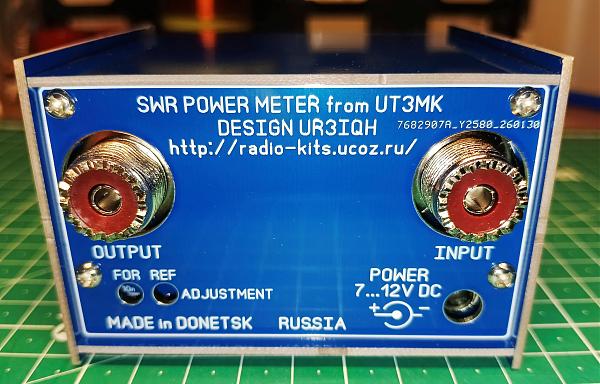

Разъёмы для подключения передатчика и нагрузки типа BNC, то есть возможность укомплектовать набор переходниками BNC/SO-239 см. на фото.

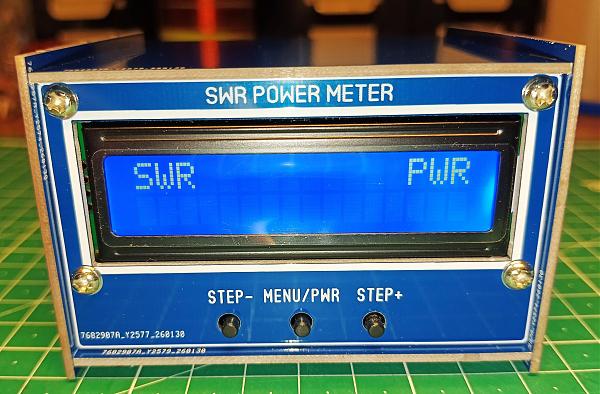

Для установки параметров на передней панели устройства есть три кнопки. Питание подаётся через стандартный круглый разъём 5, 5х2, 1 расположенный на задней стенке устройства. Напряжение питания 7-12 В постоянного тока.

Ардуинку предварительно программирую - прошивка 3. 1

Стоимость набора для самостоятельной сборки измерителя SWR (BNC) - 4650 руб.
Стоимость собранных и проверенных плат измерителя SWR (BNC) - 5900 руб.
Калибрую только по своему стрелочному измерителю SWR!
Стоимость переходника BNC/SO-239 - 180 руб. /шт.
Состав набора можно увидеть у меня на сайте.

Стоимость набора для самостоятельной сборки измерителя SWR (SO-239) - 4700 руб.
Стоимость собранных и проверенных плат измерителя SWR (SO-239) - 6100 руб.
Калибрую только по своему стрелочному измерителю SWR!

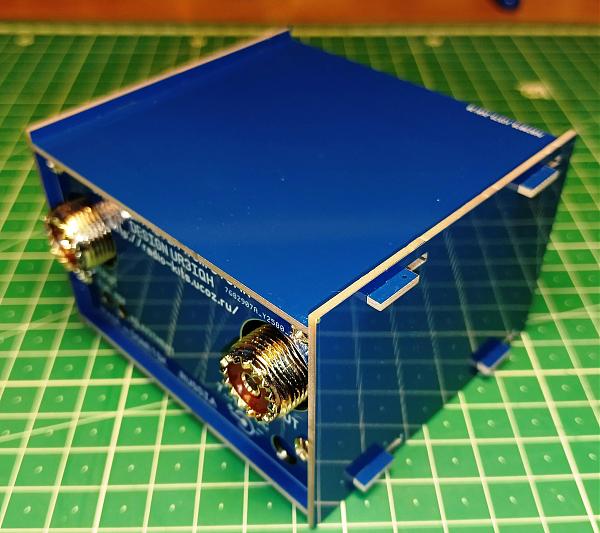

Стоимость четырёх крышек из стеклотекстолита для сборки корпуса - 1000 руб. /комплект

Отправка почтой России.
Даты отправки указываю у себя на сайте, ссылка на сайт указана в объявлении.
Стоимость упаковки и пересылки почтой России от - 450 руб.
Оплата осуществляется в российских рублях на карту российского Альфа банка.
Подробности по заказу и оплате - через E-mail.
Проживаю в г. Донецке (ДНР)
