Продам Tandem Match измеритель КСВ и мощности

Tandem Match предназначен для усилителей мощности (от 100 Вт до 2 кВт) в высокочастотном диапазоне 1-50 МГц.
Эта плата предназначена как компонент в системе измерения мощности усилителя.

Применён вариант хорошо известного "направленного ответвителя", он может измерять прямую и отраженную мощность одновременно, без необходимости переключать переключатель для этого.

Он обеспечивает возможность измерения уровней прямой и отраженной мощности; это особенно важно при обнаружении условий высокой отраженной мощности, таких как поврежденная антенна или когда мы забываем подключить коаксиальный кабель к выходу усилителя и т. д.

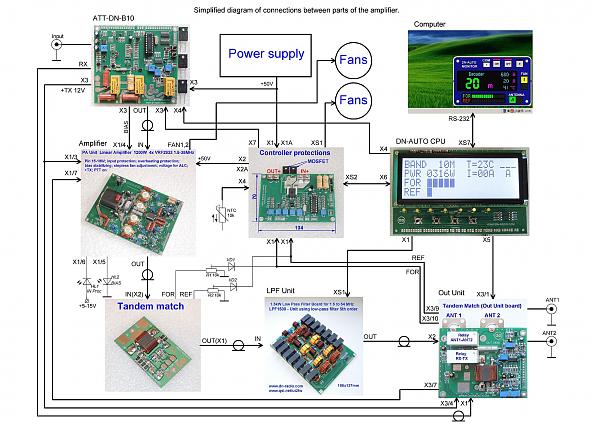

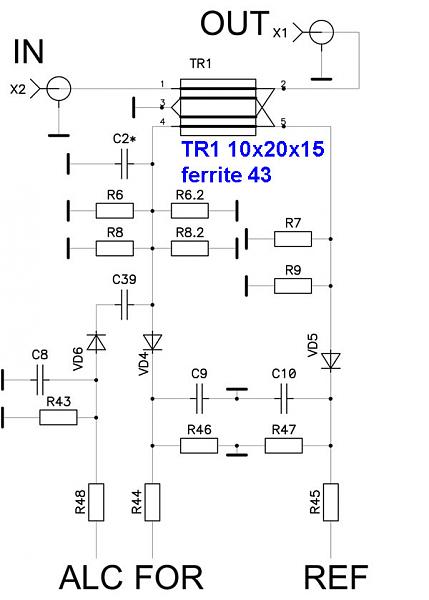

Сигнал FOR (см. схему - VD4) используется для измерения мощности.

Сигнал REF (см. схему - VD5) используется для измерения и для системы защиты от высокого значения REF.

Сигнал ALC (см. схему - VD6) - порт отрицательного напряжения для управления выходной мощностью приемопередатчика. Для ограничения максимальной входной мощности усилителя.

Размер сердечника TR1 10x20x15 мм (феррит 43) позволяет измерять мощность не менее 2000 Вт.

При этом сопротивление нагрузки должно составлять 50 Ом.

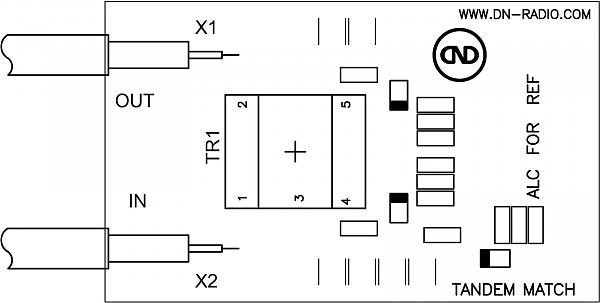

Конструкция платы позволяет крепить ее непосредственно к корпусу без дополнительных стоек. Что очень удобно.

FOR – измерение мощности

REF – измерение КСВ

ALC - управляющий приемопередатчик мощности. Как правило, ALC полезен на низких частотах (ниже 20 МГц). Поэтому диод VD6 используется не высокочастотный. Для того, чтобы напряжение ALC с ростом частоты уменьшалось.

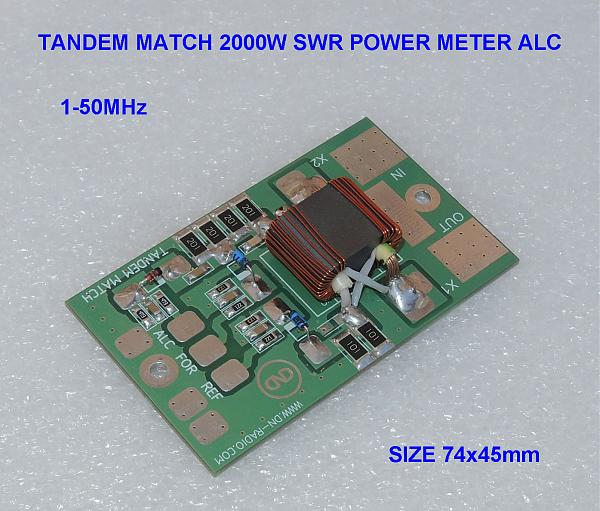

Размер печатной платы 74x45 мм

На графике показана зависимость выходного напряжения от передаваемой мощности.
Вы можете самостоятельно построить подобную диаграмму онлайн-ссылка на ресурс - kontrolnaya-rabota. ru/s/grafik/tochka/
Внесите в таблицу значения -
0; 0
0. 82; 10
1. 35; 20
1. 80; 30
2. 12; 40
2. 42; 50
2. 69; 60
2. 96; 70
3. 24; 80
3. 43; 90
3. 56; 100
